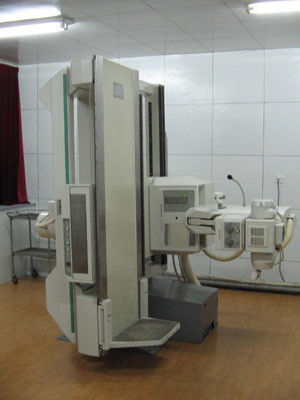

उच्च आवृत्ति डिजिटल रेडियोग्राफी उपकरण 500ma मेडिकल एक्स रे के लिए
उच्च आवृत्ति
साथ मेंमोबाइल फोटोग्राफी बिस्तर
वेरियन फ्लैट पैनल डिटेक्टर
मुख्य विन्यास
नहीं | भाग का नाम | प्रकार | मात्रा |
उच्च आवृत्ति उच्च वोल्टेज जनरेटर | YJG30R-ए | एक सेट | |
ऑपरेटिंग कंसोल | YJO-Ⅳ | एक सेट | |
एक्स-रे ट्यूब | H1083 | एक सेट | |
बीम सीमित डिवाइस | एम -38 | एक सेट | |
फ्लैट पैनल डिटेक्टर | 1800r | एक सेट | |
एसएलसी | YJT-Ⅰ | एक सेट | |
डीआर रैक | YJDR-Ⅰ | एक सेट | |
मोबाइल फोटोग्राफी बिस्तर | YJS-Ⅲ | एक सेट | |
अधिग्रहण कार्य केंद्र (कंप्यूटर) | रंग स्क्रीन | एक सेट | |
ग्रिड | 103line | एक सेट | |
उच्च वोल्टेज केबल | 75KV | 1 जोड़ी |
मुख्य तकनीकी पैरामीटर
नहीं | तकनीकी पैमाने |
1 | एक्स-रे जनरेटर (YJG30R-A) |
1.1 | आपूर्ति वोल्टेज: तीन चरण 380V phase 38V |
* 1.2 | अधिकतम उत्पादन शक्ति: 30kW |
* 1.3 | ऑपरेटिंग फ्रीक्वेंसी 100kHz |
1.4 | फ़ोटोग्राफ़ी ट्यूब वोल्टेज: निरंतर कर सकते हैं, 1 kv की लंबाई को समायोजित करें, समायोजन रेंज 40 kv ~ 150 kv है |
* 1.5 | फोटोग्राफी ट्यूब वर्तमान: समायोजन, समायोजन रेंज, 10mA। 200mA कदम कर सकते हैं |
* 1.6 | लोड समय: समायोज्य रेंज, 2ms 00 6300ms |
1.7 | वर्तमान समय: समायोजन, समायोजन रेंज, 0.1mA mA 500mAs कदम कर सकते हैं |
2 | ऑपरेटिंग कंसोल (YJO-O) |
2.1 | DC12V |
3 | एक्स-रे ट्यूब (H1083) |
3.1 | अधिकतम काम वोल्टेज: 125kV |
* 3.2 | द्वि-फोकस: 0.6 मिमी (छोटा फोकल पॉइंट) / 1.2 मिमी (बड़ा फोकल पॉइंट) |
3.3 | एनोड इनपुट पावर: 15KW (छोटा फोकल पॉइंट) W 30KW (बड़ा फोकल पॉइंट) |
3.4 | एनोड ऑप्टिकल कोण: 12 ° |
* 3.5 | एनोड रोटेशन की गति: 3000rpm |
3.6 | एनोड गर्मी सामग्री: 150KHU |
4। | बीम सीमित डिवाइस (एम -38) |
4.1 | लीड डोर कंट्रोल मोड: मैनुअल ऑपरेशन |
4.2 | बिजली की आपूर्ति: 24VAC 7A |
4.3 | निहित निस्पंदन: 1.2 मिमी |
4.4 | प्रकाश फ्लैश: 30s |
5 | फ्लैट पैनल डिटेक्टर (1800R) |
* 5.1 | फ्लोरोसेंट सामग्री: प्रत्यक्ष वृद्धि सीज़ियम आयोडाइड |
* 5.2 | क्षेत्र का आकार स्कैन: 17 × 17 इंच |
5.3 | स्थानिक संकल्प: .03.0 एलपी / मिमी |
5.4 | एनालॉग-डिजिटल रूपांतरण: 16 बिट |
6 | पिक्सेल क्षेत्र: 431.8 × 431.8 मिमी 2 |
6.1 | पिक्सेल सरणी: 2816 × 2816 |
6.2 | पिक्सेल का आकार: 154μm |
6.3 | छवि पढ़ने का समय: 1 time 1.5s |
6.4 | एक्सपोज़र का समय: सबसे छोटा: 1 एमएस exposure सबसे लंबा: 10 एस |
7 | डीआर रैक |
7.1 | स्टैंड कॉलम हाइट: 2240 मिमी |
7.2 | कॉलम के साथ ऊपर और नीचे जाने के लिए यूसी आर्म: 700 मिमी mm 1700 मिमी |
7.3 | कॉलम रोटेशन रेंज के साथ यूसी आर्म: 0 °। 105 ° |
7.4 | ऊपर और नीचे डिटेक्टर रेंज: 700 मिमी and 1700 मिमी नियंत्रण मोड: इलेक्ट्रिक ब्रेकिंग बल: N100N |
7.5 | एक्स रे ट्यूब घटक आंदोलन रेंज: 0 mm 800 मिमी Lock 50 मिमी लॉकिंग तरीका: बिजली चालित king ब्रेकिंग बल: movement100N |
7.6 | SID दूरी 1000 मिमी ~ 1800 मिमी |
8 | मोबाइल फोटोग्राफी बिस्तर (YJS-Ⅲ) |
8.1 | पैनल का आकार बिस्तर: लंबाई × चौड़ाई × ऊंचाई = 2020 मिमी × 690 मिमी × 680 मिमी |
8.2 | ऑपरेटिंग मोड: मैनुअल ऑपरेशन |
8.3 | लोड-असर: 135 किलो से कम वजन के बाद ठीक से काम करने में सक्षम होना चाहिए |
अन्य: | |
9 | कार्य केंद्र |
9.1 | सीपीयू: ≥2.8GHz |
9.2 | राम: ≥2GB |
9.3 | डिस्क का आकार: ≥500GB |
9.4 | डिस्प्ले: ≥19 color मेडिकल कलर एलसीडी डिस्प्ले |
10 | सॉफ्टवेयर फ़ंक्शन (DRIMAGE प्रोसेसिंग सॉफ्टवेयर) |
10.1 | उच्च वोल्टेज जनरेटर को एक्स-रे ट्यूब की एक किस्म से सुसज्जित किया जा सकता है, सभी पावर वक्र की ट्यूब, शीतलन वक्र, सॉफ्टवेयर द्वारा स्वचालित नियंत्रण |
10.2 | समय पर ढंग से फॉल्ट अलार्म और शटडाउन का सेल्फ चेक प्रोटेक्शन फंक्शन है |
10.3 | Dicom3.0 छवि संचरण, क्वेरी, प्रिंट, आदि के लिए इंटरफेस |
10.4 | मैगलन 3 इमेज प्रोसेसिंग सॉफ्टवेयर के साथ |
